無線列調監測總機是用于對調度區段內列車無線調度通信設備車站電臺進行異地遠程監測和調控的一種設備。本設備安裝在檢修所，接入無線列調通信系統的有線傳輸通道，即與調度總機共用調度音頻線路，監測所轄范圍內接入有線通道的車站電臺的工作狀態。

　　TB/T 1434-1999 鐵路通信產品環境條件

　　TB/T 3052-2002 列車無線調度通信系統制式及主要技術條件

　　3.1監測總機能對接入相應調度總機的各調度區段的車站電臺進行集中監測和設置；

　　3.2具有監測60個車站電臺的能力；

　　3.3可對車站電臺進行定時監測和人工監測，并存貯、顯示和打印監測結果，定時監測的時間可調；

　　3.4自動檢查參數測量結果，自動發出故障告警；

　　3.5車站臺能接收監測總機的遙測查詢并向監測總機回送檢測信息；

　　3.6監測總機與調度總機共用調度回線，在調度回線空閑時，完成對車站電臺的參數的監測。如果有線傳輸通道有故障，在未解決有線傳輸通道的故障時，監測總機可以直接連接車站電臺，完成對車站電臺的參數的監測。

　　3.7對車站電臺的有線接收電平、有線發送電平、發射功率、接收靈敏度、天線駐波比、直流電壓等參數進行監測檢查；也可以對部份參數如發射功率、接收門限、工作頻組和異頻信道等參數進行遠程設置；

　　3.8監測總機具有存儲大于30天信息的能力，并具有顯示及打印監測結果的功能。

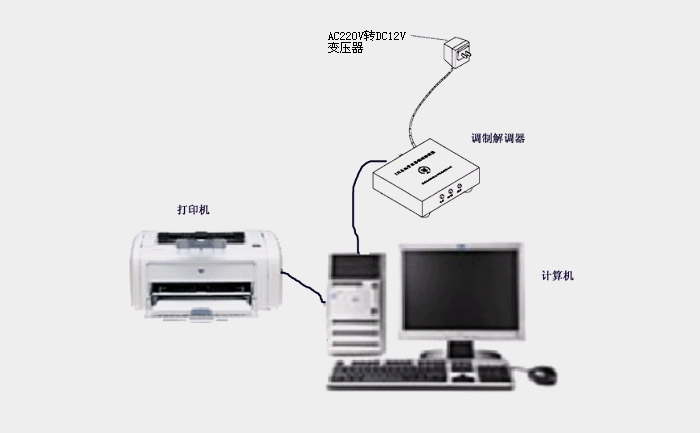

5、系統組成示意圖



　　調制解調器                        　　　　　　　   1臺

　　電源適配器                      　　　　　　    　 1個

　　PC機含操作系統、鍵盤、鼠標和顯示器  　 1套

　　激光打印機（A4）                 　　　　　     1臺

　　監測軟件                              　　　　　　　1套

　　外部連接線                           　　　　　　　 1套
