WHKJ車次號入庫檢測儀（以下簡稱車次號庫檢臺）設置于機務段庫檢工區內，通過無線方式對無線列調車次號設備工作是否正常進行測試，并簡化了操作，提高了設備的維護率。

　　本設備采用無線數據傳輸方式進行檢測，并對機車電臺進行統一編號。通過手動發送出入庫檢測調度命令或接收車次號設備發車次號信息啟動車次號庫檢臺發調度命令的發送的方式，使機車綜合裝置接收命令數據并發送“自動應答”及“手動簽收”數據幀。車次號庫檢臺將是否接收到“車次號信息”，是否發送調度命令，是否接收到“自動應答”，是否接收到“手動簽收”等檢測結果自動存儲，以便進行統一管理、查閱、打印，從而實現對車次號通信設備檢測的自動化。

　　具有手動檢測和自動檢測功能；

　　具有機車綜合裝置收到出入庫檢測命令時有聲光提示的功能；

　　具有存貯、顯示、打印檢測結果的功能；

　　具有存儲大于30天信息的能力；

　　計算機軟件界面友好，操作方便。

　　4.1 車次號庫檢臺主機外型尺寸和重量指標

　　長×寬×高：295×230×120mm

　　重量：不大于10㎏

　　3.2 設備外形示意圖

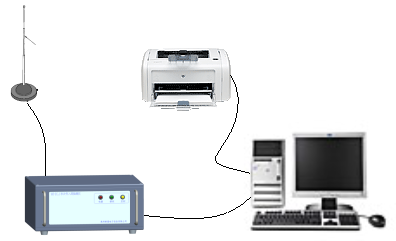

　　機車庫檢臺系統組成示意圖

　　① 庫檢臺主機           1臺

　　② 吸盤天線（帶饋線） 1套

　　③ 計算機   1套

　　④ 打印機       1臺

　　⑤ 庫檢臺配套軟件 1套

　　⑥ 交流電源線   1條

　　⑦ RS232連接線     1條
